中心传动刮吸泥机

Name: 中心传动刮吸泥机
Brand: 日鸿环保

圆形 / 辐流式沉淀池池底为坡面、污泥向中心汇集，若排泥装置不匹配易出现"周边积泥、中心排不净"、甚至污泥厌氧上浮。中心传动刮吸泥机以池心驱动、刮臂回转的方式，将池底污泥连续刮集至中心集泥坑排出，可同步撇渣、稳流，是给水厂与污水厂圆形沉淀池（含污泥浓缩池）的标准排泥装备。

一、产品定位

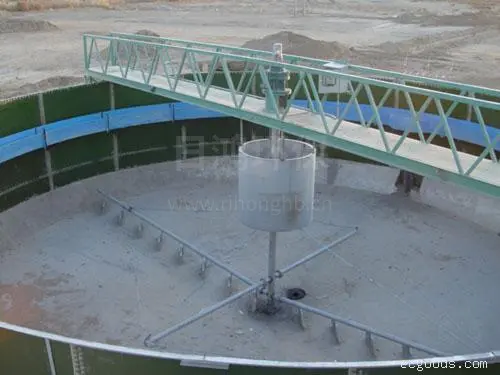

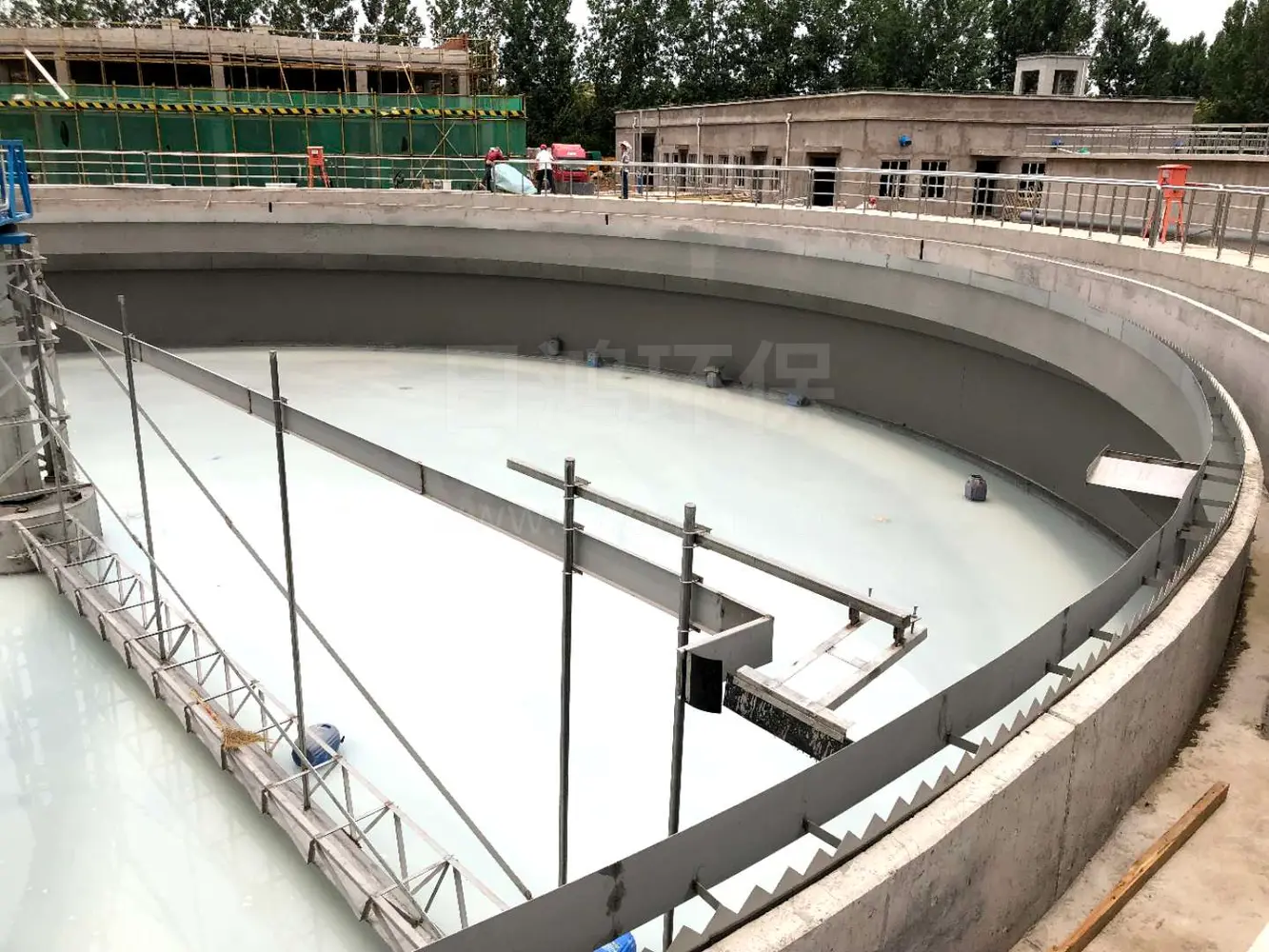

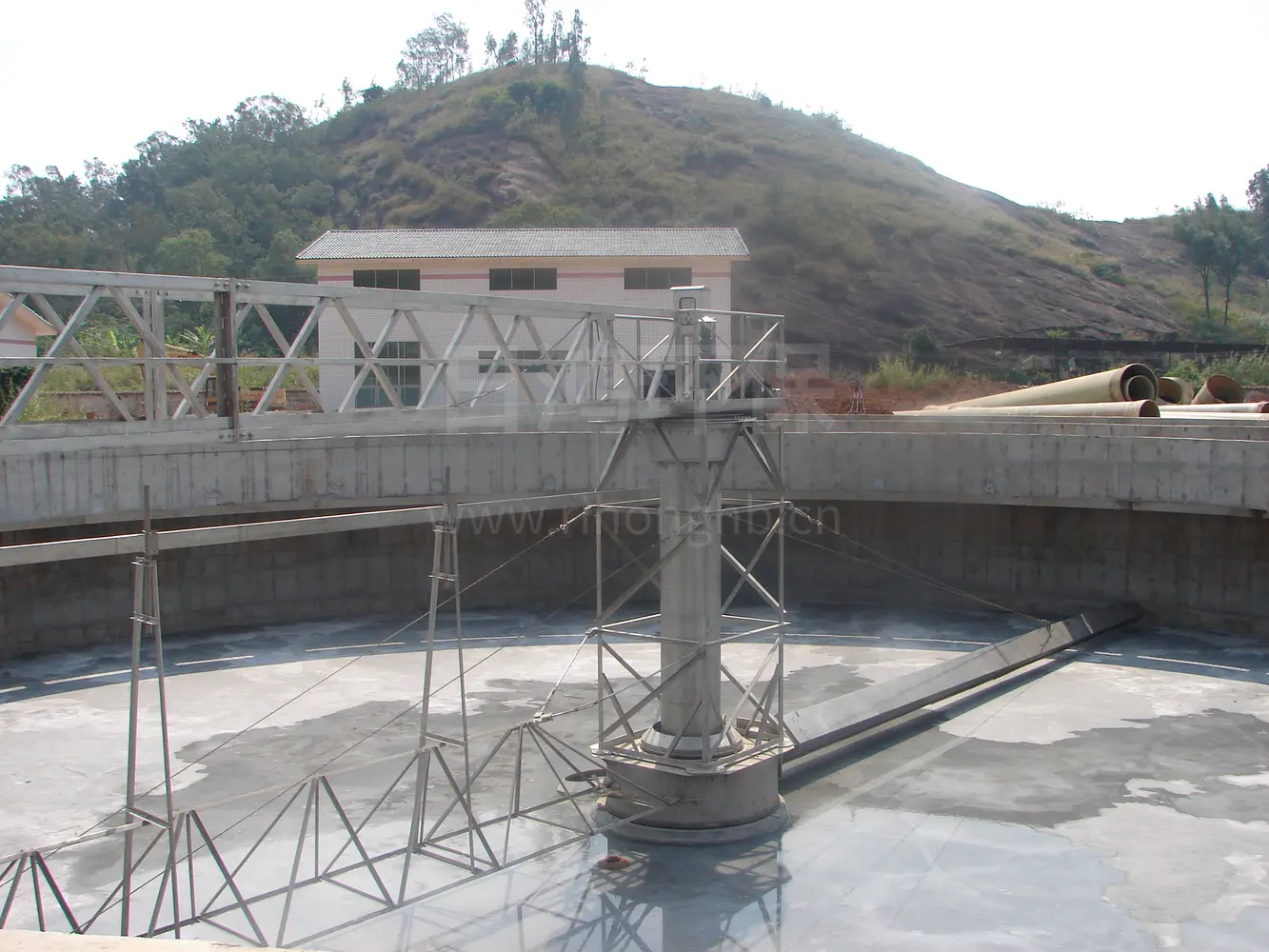

中心传动刮吸泥机是圆形 / 辐流式沉淀池专用的池底排泥设备。它由池中心驱动装置（电机 + 减速机 + 回转支承）、工作桥（桁架或平台）、刮臂与刮板、撇渣与稳流装置、电控系统组成；驱动装置位于池中心，带动刮臂绕池中心缓慢回转，刮板将池底污泥沿坡面向中心集泥坑刮集，再经中心排泥管排出池外。广泛应用于给水厂辐流沉淀池、污水厂初沉池、二沉池以及污泥浓缩池（中心传动浓缩机）。

二、工作原理（简述）

中心驱动：池中心驱动装置（电机 + 减速机 + 回转支承）带动工作桥与刮臂绕池中心匀速回转。
回转刮泥：刮臂上的刮板（常沿对数螺旋线布置）将池底污泥沿坡面向中心集泥坑缓慢刮集。
中心排泥：汇集至中心集泥坑的污泥经中心排泥管 / 排泥阀连续或间歇排出池外。
撇渣（可选）：刮臂前端的刮渣板将水面浮渣刮至中心或周边排渣斗，完成清浮。
稳流（可选）：进水稳流筒削弱进水扰动，保证池内水力沉降工况稳定。
连续回转运行：按连续或间歇模式低速回转，可自控启停、与泥位联动，少人值守。

流程示意：中心驱动 → 刮臂回转刮集池底污泥 → 汇集中心集泥坑 → 中心排泥管排出 ⇄（可选）撇渣 / 稳流 → 全池回转无死角

核心在于"向心而刮、回转即排"——以池心为轴缓慢回转，把整个圆形池底坡面的积泥持续推向中心，既保证排泥均匀，又避免周边死泥厌氧上浮，运行平稳、能耗低。

三、核心优势

① 圆形池专用专为辐流式 / 圆形沉淀池设计，与池底坡面匹配，排泥贴合。

② 中心驱动结构紧凑驱动集中于池心，受力合理、传动平稳，无需池边长轨道。

③ 回转平稳能耗低慢速回转、功率小，运行经济，适合长期连续运转。

④ 全池无死角对数螺旋刮板覆盖整个池底坡面，污泥向心汇集彻底。

⑤ 集成撇渣稳流可选配刮渣与稳流筒，一机兼顾刮泥、撇渣与稳流。

⑥ 维护简便中心传动部件集中、水下轴承少，检修方便、备件通用。

四、主要技术参数（范围参考）

项目	参数范围 / 说明	备注
适用池型	圆形 / 辐流式沉淀池	非矩形池
池径（直径）	通常 6–20 m（更大宜选周边传动）	中心传动适用中小直径
周边线速度 / 刮臂转速	约 1–3 m/min（慢速回转）	随直径调整
驱动方式	中心驱动（电机+减速机+回转支承）	驱动位于池心
刮板形式	斜置刮板 / 对数螺旋线刮板	贴池底坡面
配套装置	撇渣、稳流筒（可选）	按需配置
主体材质	碳钢防腐 / 不锈钢	按水质与寿命选型
控制方式	就地 / 远程，连续 / 间歇	可接入自控系统
电机功率	视直径与载荷定	低速低耗

* 上述为典型范围参考值，实际池径、转速与驱动方式以池体设计与工艺要求为准。

五、典型应用场景

场景 / 行业	适配说明 / 主要作用
给水厂辐流沉淀池	圆形沉淀池底连续排泥，保障出水稳定。
污水厂初沉池	去除沉降污泥，减轻后续生化负荷。
污水厂二沉池	排除剩余 / 回流污泥，维持活性污泥系统平衡。
污泥浓缩池	作为中心传动浓缩机，刮集浓缩污泥。
工业废水圆形沉淀池	各类工业废水圆形沉淀设施的排泥。
中水回用圆形沉淀	回用工艺中圆形沉淀段的机械排泥。
高效沉淀池圆形变型	圆形高效澄清单元的配套排泥设备。

六、选型建议

中心传动刮吸泥机仅适用于圆形 / 辐流式沉淀池；矩形池应选用桁车式刮吸泥机。一般中小直径（约 ≤20 m）采用中心传动，更大直径宜改用周边传动以平衡驱动载荷。选型时须保证池底坡度与中心集泥坑设计合理，使污泥顺畅向心汇集；水下轴承与回转支承应做好防腐，严寒地区注意防冻与室外电气防护；若池面浮渣较多，建议同步选配撇渣装置。
